COC共晶機

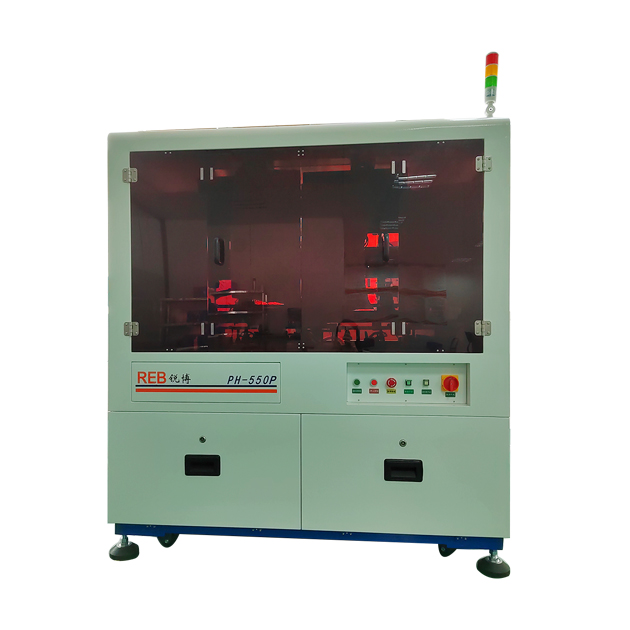

1.PH-550 是 COB,COC 制程中將基底與芯片，在 CDD 定位后經過控制溫度曲線熔化焊料從而鍵合在一起 的共晶設備。
2.設備主要由共晶臺，貼片機械手，晶圓臺（含晶 片盒），下校準臺，上下料機械手等組成。
3.共晶臺包含 X、Y、T 三軸系統組成，上面設置共 晶加熱模塊，氮氣保護系統。
4.貼片機械手包含 X、Y、Z、T 四軸機構，對芯片 的位置，角度校準。
5.芯片校準臺包含 X、Y、T 三軸機構，對芯片上表 面進行識別，保證貼片精度。
6.共晶模塊采用脈沖加熱方式，溫度可分段設定， 溫度升降及焊接時間可精準控制。
一、 基本功能
|
項目 |
內容 |
|
|
共晶產品 |
COC |
|
|
--- |
||
|
基底上料方式 |
2寸料盒 |
|
|
晶片上料方式 |
熱沉 |
6寸晶圓,兼容一個2寸Waffle PAK |
|
芯片 |
6寸晶圓，兼容一個2寸Gel PAK |
|
|
共晶臺 |
1 |
脈沖共晶臺 |
|
共晶方式 |
逐個共晶 |
|
|
共晶效率 |
單顆20秒左右（基底+熱沉+LD芯片） |
|
二、 控制部分
|
項目 |
內容 |
|
操作界面 |
圖形用戶界面，無線鍵鼠操作+獨立啟停按鈕 |
|
全機初始化 |
界面按鈕 |
|
氣缸控制 |
界面按鈕 |
|
傳感器狀態檢查 |
界面按鈕 |
|
運動軸位置檢查 |
界面控制 |
|
速度調整 |
界面控制 |
|
生產信息 |
界面顯示 |
三、 圖像識別
|
項目 |
內容 |
|
CCD數量 |
6套 |
|
CCD用途 |
熱沉晶圓定位 |
|
熱沉底部定位 |
|
|
芯片晶圓定位 |
|
|
芯片正面校準定位 |
|
|
共晶臺定位 |
|
|
CCD對焦方式 |
機械手動調節 |
|
CCD分辨率 |
1280×960 |
|
CCD鏡頭 |
變倍鏡頭：0.6 - 7倍 |
|
CCD相機 |
130萬像素 |
|
光源 |
同軸光源 |
|
外置LED環形光 |
|
|
光源亮度調整 |
可獨立調整識別/觀察亮度 |
|
識別方式 |
邊沿識別，特征教導，相似度設定 |
|
角度識別范圍 |
0~360° |
|
角度辨識錯誤率 |
≤1‰ |
|
模板特征編輯 |
可擦除遮蔽干擾特征 |
四、 機械手部分
|
項目 |
內容 |
|
|
吸嘴切換 |
手動更換 |
|
|
吸頭材質 |
金屬吸嘴，電木吸嘴 |
|
|
機械手指定 |
LD拾取機械手 |
從晶圓拾取LD芯片，放置校準臺 |
|
LD共晶機械手 |
從校準臺拾取LD芯片，貼放共晶 |
|
|
熱沉拾取貼片機械手 |
從熱沉晶圓拾取熱沉，貼放共晶 |
|
|
管座拾放機械手 |
從管座料盤取放管座 |
|
|
定位重復精度 |
X軸 |
±1 um |
|
Y軸 |
± 1 um |
|
|
Z軸 |
± 2 um |
|
|
θ軸 |
± 0.01° |
|
|
電機類型 |
X軸 |
直線電機 |
|
Y軸 |
直線電機 |
|
|
Z軸 |
步進電機 |
|
|
θ軸 |
步進電機 |
|
|
取置壓力控制方式 |
吸頭自重+彈簧 |
|
|
取置壓力范圍 |
拉力彈簧，壓力范圍10~200g（更換拉簧規格） |
|
五、 脈沖共晶臺部分
|
項目 |
內容 |
|
|
共晶方式 |
脈沖加熱 |
|
|
共晶面積范圍 |
20x20 mm |
|
|
共晶工作臺 |
X軸 |
± 2 um |
|
Y軸 |
± 2 um |
|
|
Z軸 |
----------- |
|
|
θ軸 |
范圍±10°精度± 0.01° |
|
|
電機類型 |
X軸 |
伺服電機 |
|
Y軸 |
伺服電機 |
|
|
Z軸 |
----------- |
|
|
θ軸 |
步進電機 |
|
|
共晶臺加熱 |
電流脈沖 分段加熱 |
|
|
共晶臺冷卻 |
風冷 |
|
|
加熱速度 |
150°/sec |
|
|
環境保護 |
氮氣環境 |
|
六、 基底上下料部分
|
項目 |
內容 |
|
|
機械手 |
X軸 |
± 2 um |
|
Y軸 |
± 2 um |
|
|
Z軸 |
± 2 um |
|
|
θ軸 |
----------- |
|
|
電機類型 |
X軸 |
伺服電機 |
|
Y軸 |
伺服電機 |
|
|
Z軸 |
步進電機 |
|
|
θ軸 |
----------- |
|
|
吸嘴 |
手動更換 |
|
|
上下料方式 |
逐個取放 |
|
|
料盒 |
兩個，2寸 |
|
七、 電氣需求
|
項目 |
內容 |
|
|
電力 |
電源類型 |
交流 |
|
電壓 |
220V |
|
|
相數 |
單相 |
|
|
功率（峰時） |
6000W |
|
|
壓縮空氣 |
0.5 ~ 0.7MPa |
|
|
真空 |
氣壓范圍 |
60 ~90kPa |
|
重量 |
1500kg |
|
|
其它 |
氮氣 |
吸嘴及共晶臺 |
|
壓縮空氣過濾器 |
部件 |
|
|
真空過濾器 |
部件 |
|
|
環境溫度要求 |
26℃ |
|
|
環境振動要求 |
VC-D |
|
|
設備噪音 |
<50分貝 |
|
|
真空泵噪音 |
<60分貝 |
|
八、 附件一（隨機資料）
|
項目 |
內容 |
|
說明書——中文操作說明書 |
紙質版、電子版各一份/臺 |
|
圖紙——電路圖 |
電子版1份 |
|
圖紙——氣路圖 |
電子版1份 |
九、 附件二 （參數）
|
設備尺寸 |
X1640×Y1420×Z1840(mm) |
重量 |
1500KG |
|
功率（峰時） |
6KW |
氣壓 |
0.5～0.7MP |
|
電壓 |
220W |
生產效率 |
單顆20秒左右（基底+熱沉+LD芯片） |
|
位置精度 |
±2μm |
角度精度 |
±0.01° |
|
固晶壓力 |
10～200g |
晶圓尺寸 |
6"×2(tray 2"X2") |
|
共晶臺面尺寸 |
20x20 mm |
芯片尺寸 |
0.2～2mm(其它尺寸需選配）
|
